Секвенсор

1 800.00 Р
5 шт.
+

Минимальное количество для товара "Секвенсор" 1.

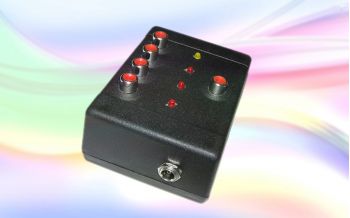

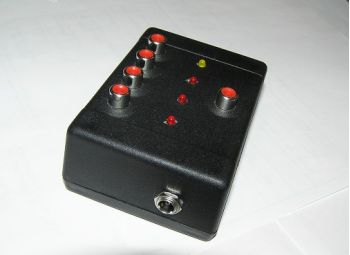

Секвенсор - "Интервал" - четырехканальное устройство формирования задержки для последовательного включения/выключения цепей коммутации.

Для переключения прием-передача (RX/TX) в усилителе мощности обычно применяют мощные ВЧ реле, контакты которого не должны подгорать в момент подачи или отключения ВЧ мощности в антенну. Сначала должны сработать реле подключения выхода усилителя к антенне, а только потом, после небольшой задержки, включиться трансивер в режим TX.

Такая задержка формируется в контест-программах, но этого бывает недостаточно. Для обеспечения корректной задержки применяют специальные устройства формирования временной последовательности - секвенсоры (time sequencer), обеспечивающие определенную последовательность срабатывания коммутационных реле для исключения передачи сигнала во время неустойчивого механического состояния реле при переключении. И особенно это важно для УКВ ,где используются антенные малошумящие усилители, и актуальна проблема корректной коммутации TX/RX режимов.

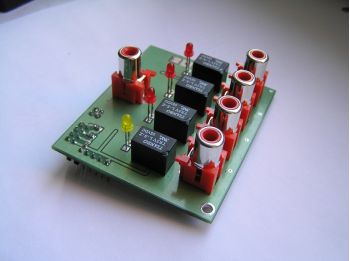

Устройство "Интервал" имеет 4 канала последовательного включения/выключения и может работать в 6-ти режимах - с паузами 15мс, 25мс, 50мс, 80мс, 100мс и 150мс. Выбор программы осуществляется перемычками на плате.

По желанию мы можем установить любые интервалы времени задержки.

sekvensor (sekvensor-1.pdf, 113 Kb) [Скачать]

Sekvensor1 (seq1.pdf, 16 Kb) [Скачать]
